THUNDER DRUM 600

MOBILE INVERSIONSTROMMELN

Für die Sanierung schadhafter Rohre und Kanäle

Praxiserprobtes und robustes Inversions-Equipment für eine unkomplizierte Schlauchlinersanierung

Mit Hilfe der Hurricane Inversionstrommeln kann einfach, sicher und schnell der flexible Schlauchliner in den zu sanierenden Kanal eingebracht werden. Der mit Harz getränkter Schlauchliner wird mit einem Kontrollseil auf der Trommelwelle aufgewickelt und mittels Druckluft in den Kanal mit offenem oder geschlossenem Ende inversiert. Über die Steuerungselemente an der Inversionstrommel wird der Inversionsdruck und die Inversionsgeschwindigkeit konstant kontrolliert.

Nachdem der imprägnierte Schlauchliner inversiert wurde, wird über die Inversionstrommel das Heizmedium Warmwasser oder Dampf eingeleitet, um die Aushärtung mittels thermischer Energie zu beschleunigen. Als Ergebnis entsteht ein neues Rohr im Altrohr.

Inversionstrommel für Liner von DN100 bis DN300

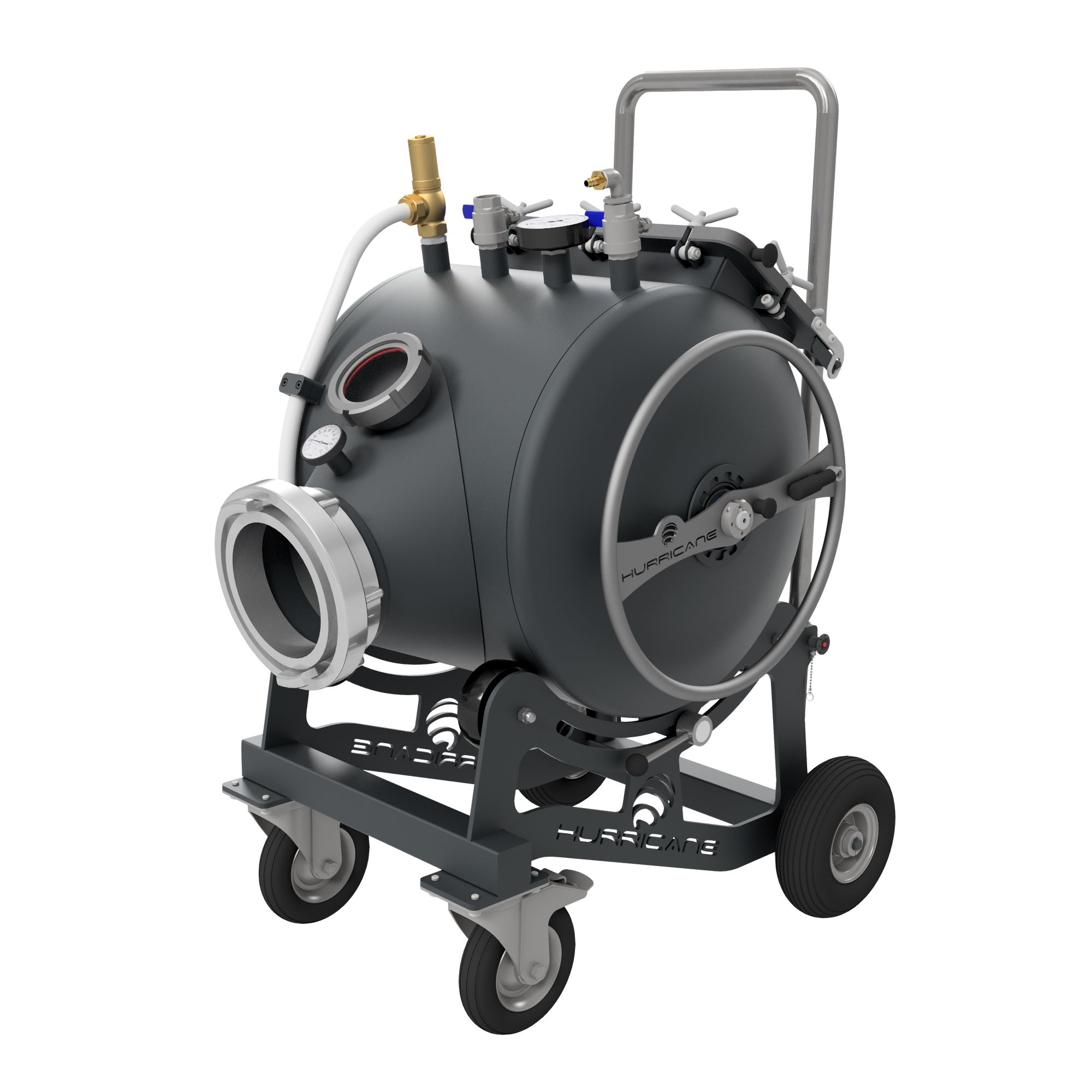

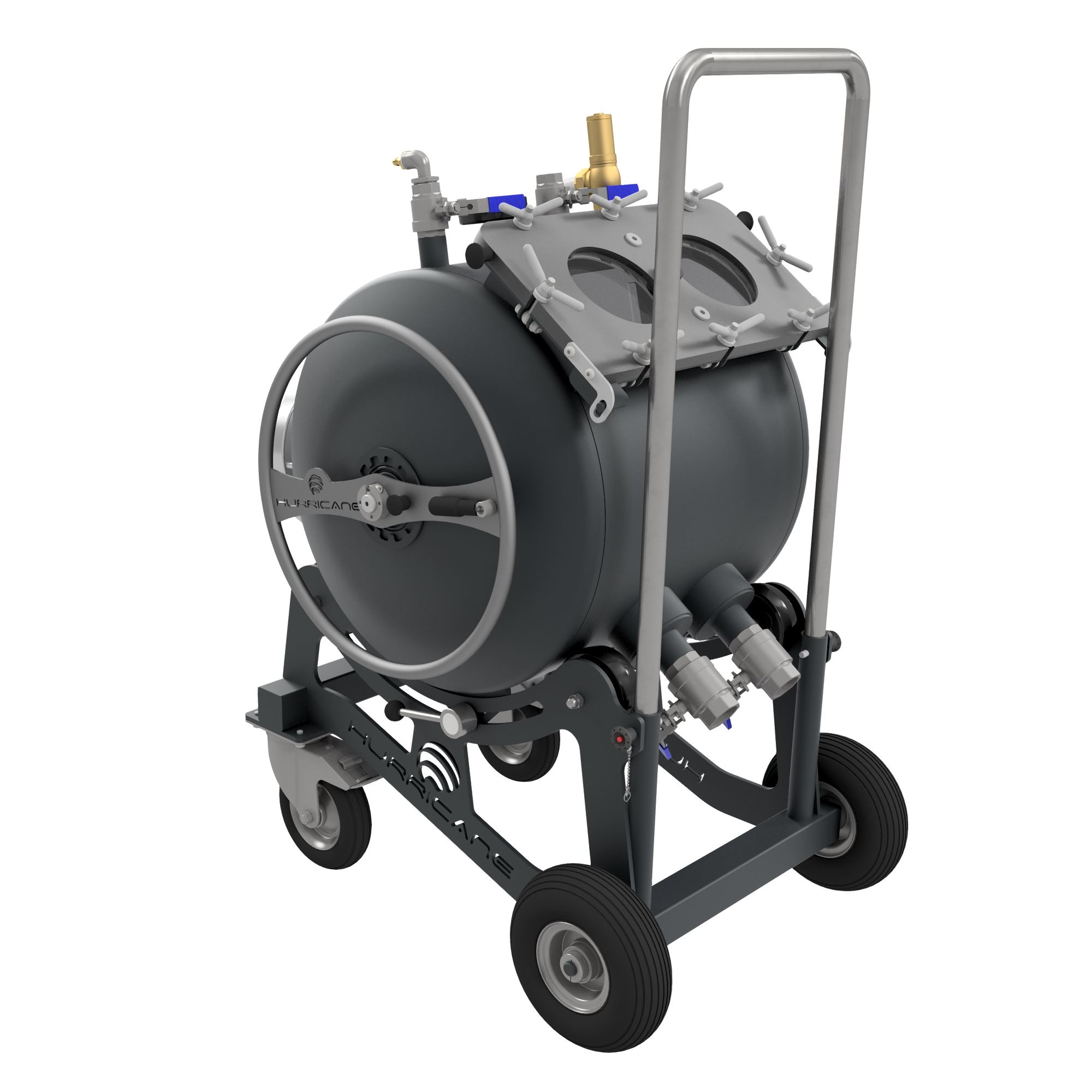

Mobile Hurricane® Thunder Drum 600 Inversionseinheit auf stabiler Rahmenkonstruktion
zum Einbringen eines Liners im Hauptkanal und Seitenzuläufen bis DN300.

  • Optimierte Bewegungsführung und Rollensicherung mittels Feststellvorrichtung

  • Trommelkörper mit neuentwickelter Arriteirung für Neigungswinkelanpassung

  • Edelstahlkonstruktion, glasperlgestrahlt

  • 6“ Storz Verschlusssytem am Trichter

  • Abnehmbares großes und ergonomisches Handrad (beidseitig montierbar)

  • Abnehmbarer Transportgriff für verschiedene Bodenuntergründe

  • Geeignet für Aushärtung mit Warmwasser und Dampf

DETAILANSICHTEN

ÜBERBLICK

EXZELLENTES
SCHNELLES
SICHERES

RELINING

STATE OF THE ART

EQUIPMENT

Premium Armaturen

Neigungsverstellung

Griffiges Handrad

Transpoprtrolle

Glasfenster

MERKMALE UND DETAILS

Slide Abnehmbarer Transportgriff MANOMETER FÜR DRUCK THERMOMETER DRUCKLUFT KUGELHAHN ÜBERDRUCKVENTIL SCHUTZBESCHICHTUNG Neigungsverstellung Ablassvorrichtung SCHAUGLAS ZUR SICHTKONTROLLE Wasseranschluss HANDRAD, ABNEHMBAR, BEIDSEITIG MONTIERBAR STORZ Kupplung
Bezeichnung
Trommel-Ø
Maße (BxLxH)
Steuerfenster
Anschluss
Max. Druck
Aushärtungsmethode
Max.
Temperatur
Gewicht
Sicherheitsventil
Max. Liner Länge
Hurricane® Thunder Drum 600
600mm
645 x 1106
x 1276 mm
200 x 215 mm
6“ Storz
1,5 bar
Luft, Dampf, Warmwasser
100°C
118 kg
1,5 bar
DN100/4mm = 45m
DN125/4mm = 40m
DN150/4mm = 35m
DN200/4mm = 30m
DN300/4mm = 25m
