THUNDER DRUM 1600
MOBILE INVERSIONSTROMMELN
Für die Sanierung schadhafter Rohre und Kanäle
Praxiserprobtes und robustes Inversions-Equipment für eine unkomplizierte Schlauchlinersanierung
Mit Hilfe der Hurricane Inversionstrommeln kann einfach, sicher und schnell der flexible Schlauchliner in den zu sanierenden Kanal eingebracht werden. Der mit Harz getränkte Schlauchliner wird mit einem Kontrollseil auf der Trommelwelle aufgewickelt und mittels Druckluft in den Kanal mit offenem oder geschlossenem Ende inversiert. Über die Steuerungselemente an der Inversionstrommel wird der Inversionsdruck und die Inversionsgeschwindigkeit konstant kontrolliert.
Nachdem der imprägnierte Schlauchliner inversiert wurde, wird über die Inversionstrommel das Heizmedium Warmwasser oder Dampf eingeleitet, um die Aushärtung mittels thermischer Energie zu beschleunigen. Als Ergebnis entsteht ein neues Rohr im Altrohr.
Inversionstrommel für Liner von DN100 bis DN500

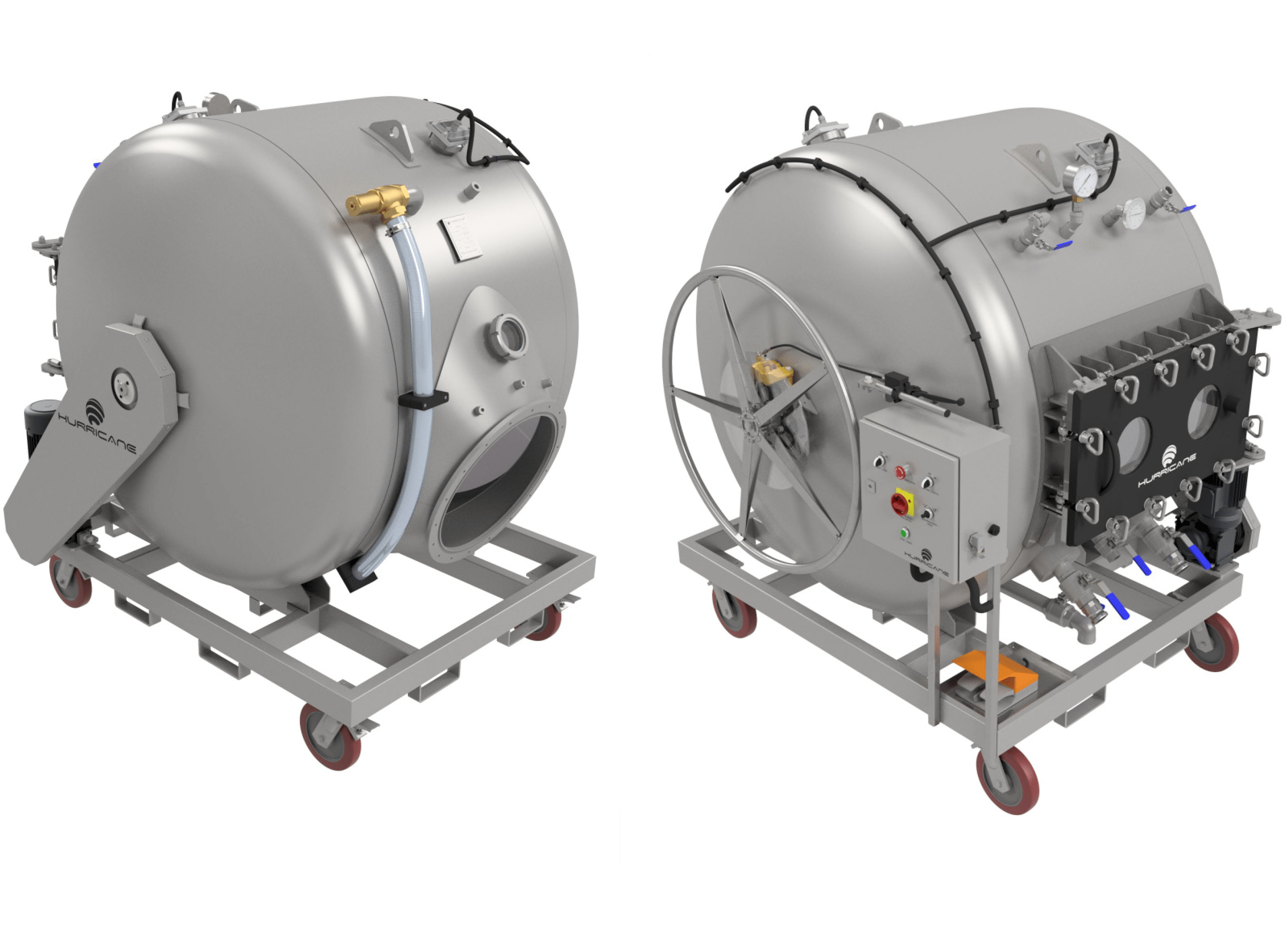

Mobile Hurricane® Thunder Drum 1600 Inversionseinheit auf stabiler Rahmenkonstruktion zum Einbringen eines Liners im Hauptkanal und Seitenzuläufen bis DN500.
Optimierte Bewegungsführung und Rollensicherung mittels Feststellvorrichtung
Trommelkörper mit neuentwickelter Unterkonstruktion
Edelstahlkonstruktion, glasperlgestrahlt
8“ Storz Verschlusssytem am Trichter
Großes und ergonomisches Handrad mit Scheibenbremse
Elektrischer Antrieb mit Steuerkasten
Alle nötigen Armaturen und Anschlüsse
Geeignet für Aushärtung mit Warmwasser und Dampf und Licht

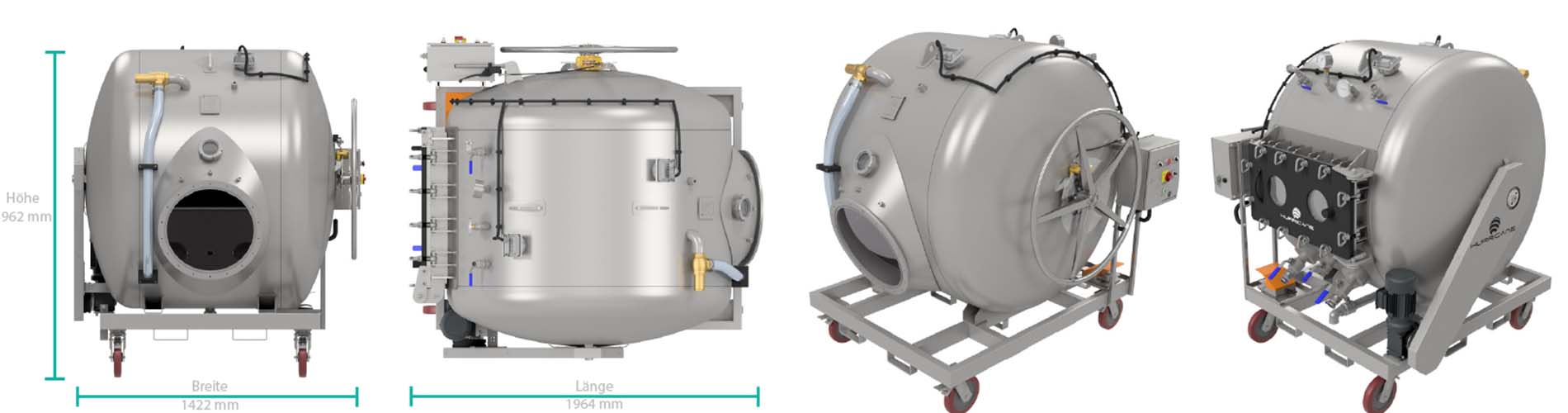

DETAILANSICHTEN
ÜBERBLICK
EXZELLENTES
SCHNELLES
SICHERES
RELINING
STATE OF THE ART
EQUIPMENT
Scheibenbremse
am Handrad
Stapleraufnahmen
und Rollen
LED
Innenbeleuchtung
Elektromotor
für Axialrotation
Steuerkasten
mit Bedienelementen
MERKMALE UND DETAILS
MERKMALE UND DETAILS
| Bezeichnung | Trommel-Ø | Maße (BxLxH) | Steuerfenster | Anschluss | Max. Druck | Aushärtungsmethode | Max. Temperatur | Gewicht | Sicherheitsventil | Max. Liner Länge |
|---|---|---|---|---|---|---|---|---|---|---|
| Hurricane® Thunder Drum 1600 | 1600mm | 1422 x 1964 x 1962 mm | 400 x 750 mm | 8“ Storz | 1,5 bar | Luft, Dampf, Warmwasser, Licht | 100°C | 660 kg | 1,5 bar | DN100/4mm = 200m DN150/4mm = 150m DN200/4mm = 125m DN300/4mm = 100m DN400/4mm = 100m DN500/4mm = 75m |
