THUNDER SHOOTER 300

Inversionsschleuse

für Schlauchlining ohne Längenbegrenzung

AUSGEREIFT FÜR DIE KANALTECHNIK

Der Hurricane® Thunder Shooter 300 dient der Inversion von Schlauchlinern bis zu einer Größe von DN 300 ohne Längenbegrenzung. Die smarte Druckluftsteuerung ermöglicht dabei ein schonendes und druckverlustfreies Einbringen des Liners in die Rohrleitung.Je nach Beschaffenheit des Liners – Größe und Steifigkeit des Coatings – gelingt dieser Vorgang kontinuierlich. Das heisst in einem Fluss, im 2-Takt-Verfahren mittels einer zweiten integrierten Dichtkammer.

Unser Vorteil des Mehrkammersystems ermöglicht nahezu automatisiertes Einziehen und Inversieren des getränkten und imprägnierten Schlauchliners, ohne des herkömmlichen manuellen Nachschiebeprozesses. Die permanente Druckstabilität gewährleistet die notwendige Liner-Sicherheit und reduziert die Faltenbildung im Endergebnis.

INVERSIONSSCHLEUSEN IN DER KANALSANIERUNG

FLEXIBEL

Das Medium zur Aushärtung bestimmen Sie! Dampf, Warmwasser, Kalt- oder UVLichthärtung. Die Adaption an Wassertürme für die sog. Wassersäulen-Inversion ist problemlos möglich. Der Hurricane® Thunder Shooter ist für alle gängigen Sanierungstechniken und Materialien geeignet.

ERGONOMISCH

Der im oberen Bereich der Schleuse befindliche Hauptanschluss für Druckluft verfügt über einen zusätzlichen Bypass. An der linken und rechten Seite des Schleusen-Körpers sind Tragegriffe angebracht, was eine Positionierung innerhalb von Gebäuden vereinfacht.

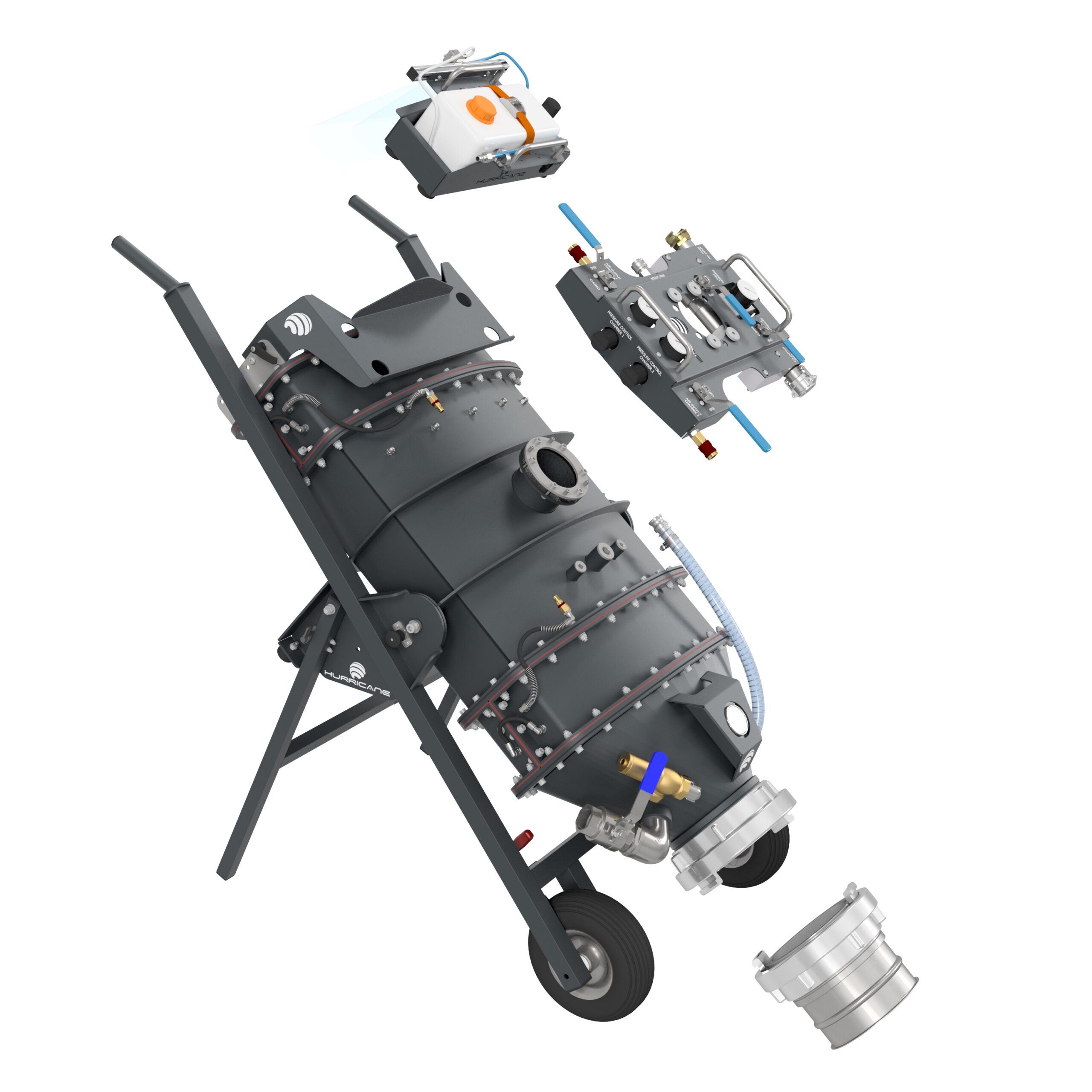

DETAILANSICHTEN

Überblick

RELINING

EXZELLENTES
SCHNELLES
SICHERES

Der Grundrahmen verfügt über eine Arretierungsfunktion und erleichtert das Einbringen der Schlauchliner in die inneren Kammern der Schleuse.

STATE OF THE ART

EQUIPMENT

Feststellbremsen

Sprühsystem für Linerschmierung

Hochwertige Beschichtung
Schauglas
Drucküberwachung

Slide SHOOTER DRUCKKAMMER 1
DRUCKKAMMER 2 RAHMENKONSTRUKTION MIT ROLLEN
Steuereinheit
SPRÜHSYSTEM
KLAPPMECHANISMUS
DRUCKLUFTÜBERWACHUNG
INVERSIONSSTUTZEN
STEUERUNG DRUCKLUFT-ZUFUHR
STEUERUNG DRUCKKAMMER 2 STEUERUNG DRUCKKAMMER 1 KONTROLL-SCHAUGLAS

MERKMALE UND DETAILS

BezeichnungKAMMERNMaße (LxBxH)SteuerfensterAnschlussMax. Druck
Hurricane® Thunder Shooter 3002 1800 x 630 x 750 mm Ø 150 MM8“ Storz /
Camlock
1,5 bar

AushärtungsmethodeMax.
Temperatur
GewichtSicherheitsventilMax. Liner Länge
Luft, Dampf, Warmwasser, Licht100°C80 kg1,5 barDN 100 - DN 300 = ∞
