THUNDER DRUM 800

MOBILE INVERSIONSTROMMELN

Für die Sanierung schadhafter Rohre und Kanäle

Praxiserprobtes und robustes Inversions-Equipment für eine unkomplizierte Schlauchlinersanierung

Mit Hilfe der Hurricane Inversionstrommeln kann einfach, sicher und schnell der flexible Schlauchliner in den zu sanierenden Kanal eingebracht werden. Der mit Harz getränkter Schlauchliner wird mit einem Kontrollseil auf der Trommelwelle aufgewickelt und mittels Druckluft in den Kanal mit offenem oder geschlossenem Ende inversiert. Über die Steuerungselemente an der Inversionstrommel wird der Inversionsdruck und die Inversionsgeschwindigkeit konstant kontrolliert.

Nachdem der imprägnierte Schlauchliner inversiert wurde, wird über die Inversionstrommel das Heizmedium Warmwasser oder Dampf eingeleitet, um die Aushärtung mittels thermischer Energie zu beschleunigen. Als Ergebnis entsteht ein neues Rohr im Altrohr.

Inversionstrommel für Liner von DN100 bis DN150

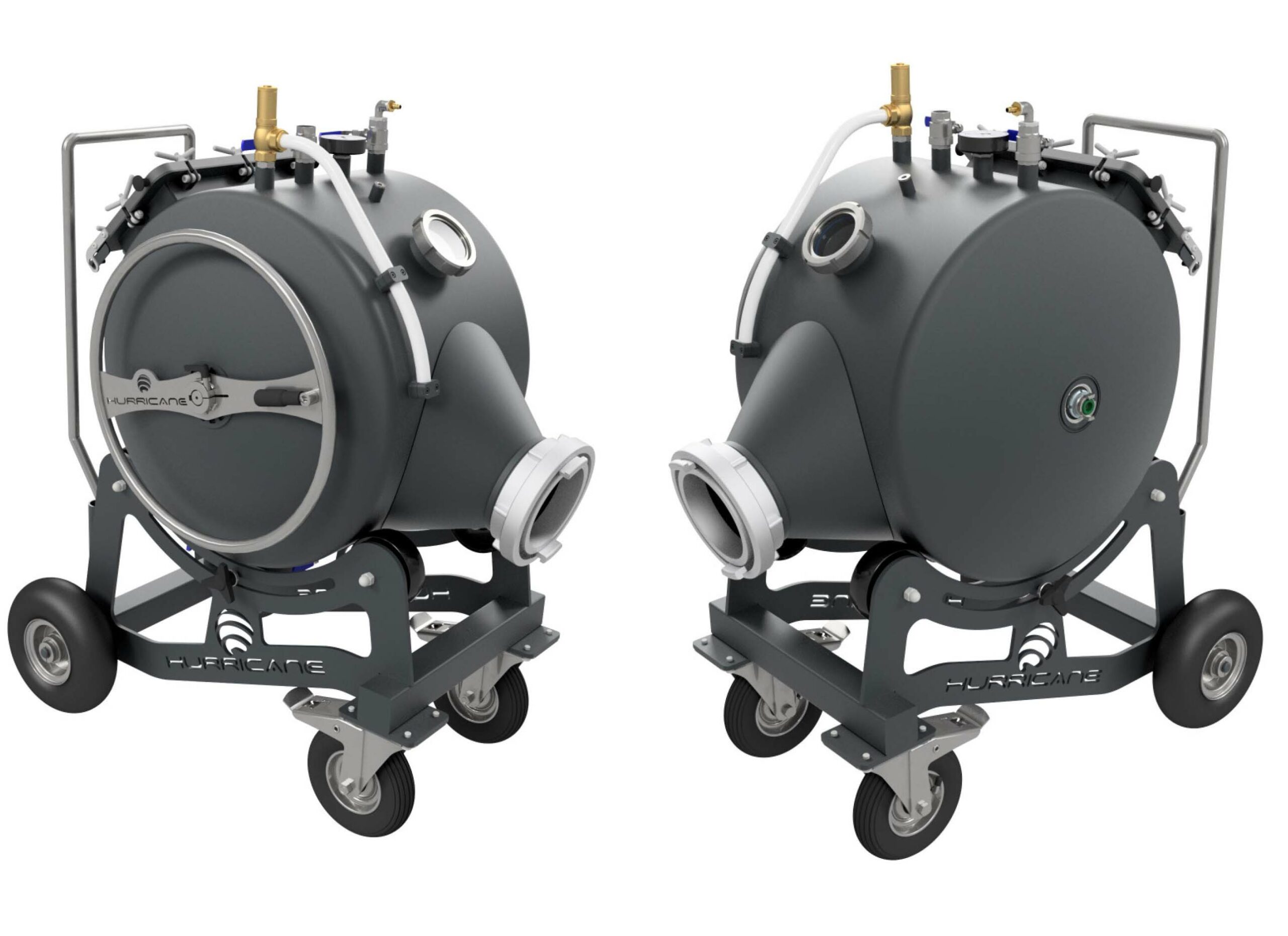

Mobile Hurricane® Thunder Drum Inversionseinheit auf stabiler Rahmenkonstruktion und Neigungsverstellung zum Einbringen des Liners im Hauptkanal und Seitenzuläufen bis DN150.

  • Optimierte Bewegungsführung und Rollensicherung mittels Feststellvorrichtung

  • Trommelkörper mit neuentwickelter Arriteirung für Neigungswinkelanpassung

  • Edelstahlkonstruktion, glasperlgestrahlt, beschichtet

  • 8“ Storz Verschlusssytem am Trichter

  • Abnehmbares großes und ergonomisches Handrad (beidseitig montierbar)

  • Abnehmbarer Transportgriff für verschiedene Bodenuntergründe

  • Geeignet für Aushärtung mit Warmwasser und Dampf und Licht

DETAILANSICHTEN

ÜBERBLICK

EXZELLENTES
SCHNELLES
SICHERES

RELINING

STATE OF THE ART

EQUIPMENT

Premium Armaturen

Stabiler Rahmen

Transportgriff

Lenkrollen

Glasfenster

MERKMALE UND DETAILS

Slide Abnehmbarer Transportgriff MANOMETER FÜR DRUCK THERMOMETER DRUCKLUFT KUGELHAHN ÜBERDRUCKVENTIL SCHUTZBESCHICHTUNG Neigungsverstellung Ablassvorrichtung SCHAUGLAS ZUR SICHTKONTROLLE Wasseranschluss HANDRAD, ABNEHMBAR, BEIDSEITIG MONTIERBAR STORZ Kupplung
Bezeichnung
Trommel-Ø
Maße (BxLxH)
Steuerfenster
Anschluss
Max. Druck
Aushärtungsmethode
Max.
Temperatur
Gewicht
Sicherheitsventil
Max. Liner Länge
Hurricane® Thunder Drum 800
800mm
764 x 1323
x 1397 mm
380 x 450 mm
8“ Storz
1,5 bar
Luft, Dampf, Warmwasser
100°C
150 kg
1,5 bar
DN100/4mm = 60m
DN125/4mm = 60m
DN150/4mm = 50m
DN200/4mm = 50m
DN300/4mm = 40m
