THUNDER DRUM 2200

INVERSIONSTROMMELN

Für die Sanierung schadhafter Rohre und Kanäle

Praxiserprobtes und robustes Inversions-Equipment für
eine unkomplizierte Schlauchlinersanierung

Mit Hilfe der Hurricane Inversionstrommeln kann einfach, sicher und schnell der flexible Schlauchliner
in den zu sanierenden Kanal eingebracht werden. Der mit Harz getränkte Schlauchliner wird mit einem
Kontrollseil auf der Trommelwelle aufgewickelt und mittels Druckluft in den Kanal mit offenem oder
geschlossenem Ende inversiert. Über die Steuerungselemente an der Inversionstrommel wird der
Inversionsdruck und die Inversionsgeschwindigkeit konstant kontrolliert.
Nachdem der imprägnierte Schlauchliner inversiert wurde, wird über die Inversionstrommel das
Heizmedium Warmwasser oder Dampf eingeleitet, um die Aushärtung mittels thermischer Energie zu
beschleunigen. Als Ergebnis entsteht ein neues Rohr im Altrohr.

Inversionstrommel für Liner von DN400 bis DN1200

Hurricane® Thunder Drum 2200 Inversionssystem auf stabiler Rahmenkonstruktion zum Einbringen eines Liners im Hauptkanal und Seitenzuläufen bis DN1200.

  • Optimierte Wicklungsführung durch zwei elektrisch verstellbare Rollen

  • Trommelkörper als Edelstahlkonstruktion, glasperlgestrahlt, optionale Beschichtung

  • Klemmkonus-Verschlusssytem am Trichter

  • Ergonomisch bedienbar – entweder vom Heck aus oder flexibel via Fernbedinung

  • Elektrischer und hydraulischer Antrieb samt Steuerkasten

  • Alle nötigen Armaturen, Ein- und Auslässe, sowie Zusatzanschlussmöglichkeiten

  • Geeignet für Aushärtung mit Warmwasser,Dampf und UV Licht

DETAILANSICHTEN

ÜBERBLICK

EXZELLENTES
SCHNELLES
SICHERES

RELINING

STATE OF THE ART

EQUIPMENT

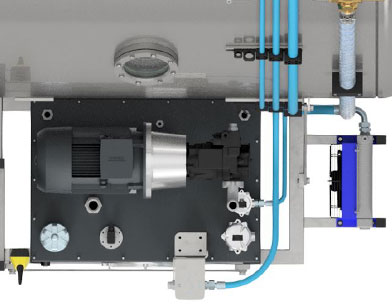

Hydraulikeinheit mit
Kühler,Pumpe und Filter

LED Innenbeleuchtung und Zusatzanschlussmöglichkeiten

Set der Klemmkonen
und Adapterringen

MERKMALE UND DETAILS

Bezeichnung
Trommel-Ø
Maße (BxLxH)
Steuerfenster
Anschluss
Max. Druck
Aushärtungsmethode
Max.
Temperatur
Gewicht
Sicherheitsventil
Max. Liner Länge
Hurricane® Thunder Drum 2200
2200mm2397 x 3666 x 2270 mm1800 x 680 mmVerschraubung für Klemmkonen mit Adapterringen1,5 bar
Luft, Dampf, Warmwasser, Licht110°C4150 kg1,5 bar
DN100/3mm = 250m
DN200/4mm = 200m
DN400/6mm = 180m
DN600/8mm = 140m
DN800/10mm = 120m
DN1000/13mm = 100m
DN1200/16mm = 80m
